Ленинград-3.1. Сборка первого самодельного компьютера

Эта история окунается в ещё более давние времена — 2011 год. Именно в этом году у меня появился первый собственноручно собранный компьютер. До этого я на такие серьёзные вещи не замахивался и опыта не имел. Но надо было когда-то начинать.

Так как моим первым компьютером был «Робик» (отечественный клон ZX-Spectrum 48k), то и решено было начинать с чего-то подобного. А уже потом замахиваться на что-то более сложное и масштабное.

В итоге, я остановился на компьютере «Ленинград-3» . Не потому, что хотел именно его собрать. Просто так совпало, что в тот момент проходил поиск всех желающих поучаствовать в заказе производства печатаных плат именно этого компьютера. И я не смог обойти это событие стороной. Да, это была заводская, а не самодельная плата. Так что если у меня спросить: какой же был твой первый собственноручно собранный компьютер? То я без малейшего промедления отвечу: зелёный, как крокодил. Именно такого цвета была паяльная маска у печатной платы. Но, обо всём по порядку.

Описание изменений

За основу конструкции взят компьютер «Ленинград-2», разработанный в 1991 году, в который были внесены следующие изменения (цитирую автора):

  1. Добавлен корпус 2ИЛИ-НЕ (ЛЕ1). На трех элементах собрана доработка сигнала WE, необходимая для нормального функционирования расширения до 128 кБ. На одном элементе выполнен инвертор сигнала H2, необходимый также для схемы расширения до 128 кБ.
  2. На системный разъем выведены входные и выходные сигналы для расширения до 128 кБ.
  3. Изменено положение кварцевого резонатора.
  4. В разрыв сигналов ROM CS добавлены диоды VD22 и VD23. Сделано это для возможности использования как двух корпусов 8Kx8 (2764), так и одного корпуса 16Kx8 (27128) в режиме 48 кБ. В первом случае VD23 следует не впаивать, а во втором случае ROM 27128 следует установить на место DD48 и использовать оба диода.
  5. Добавлены резисторы в разрыв некоторых сигналов, которые пропускаются через схему расширения до 128 кБ. Их номиналы в 330 Ом, указанные на схеме, нужно изменить. Изначально номиналы были выбраны по аналогии с разрывом сигнала IORQ при подключении контроллера дисковода. При этом номинал этого резистора составлял 470 Ом. При установке этих дополнительных резисторов с номиналом 330 Ом, сигналы стали «не доходить» и это негативно повлияло на формирование изображения и вообще на работоспособность машины. Пока я их не подбирал, а вместо них просто поставил перемычки.
  6. Клон планировалось сделать двухмодульным. Второй модуль, представляющий из себя плату, подключаемую к системному разъему содержал(бы) схему расширения до 128 кБ. Установлена плата — 128 кБ, не установлена — 48 кБ. Но это так и осталось неосуществленной идеей. Все новые сигналы на схеме отмечены красным цветом, новые элементы — зеленым.

Ревизия «Ленинград-3.1» является больше номинальной и, как таковых, отличий от «Ленинград-3» не несёт.

Вообще, особенностью компьютеров серии «Ленинград» является достаточно сильное упрощение схемы, что не лучшим образом сказалось на совместимости с оригинальным компьютером ZX-Spectrum от Sinclair Research. С другой стороны это был один из самых массовых клонов.

Схема компьютера

Схема компьютера «Ленинград-3.1» со всеми исправлениями на 06.03.2011 приведена ниже:

Принципиальная схема компьютера "Ленинград-3.1"
Принципиальная схема компьютера «Ленинград-3.1»

К сожалению, исходного файла в формате программы SPlan с внесёнными исправлениями у меня нет. Но можно скачать архив с авторской версией и списком опечаток. В архив так же добавлено и приведенное выше изображение.

Описывать схему компьютера я здесь не буду. Но оставлю ссылку на брошюру «Техническое описание работы компьютера ZX-Spectrum (Ленинградский вариант)». Документ так себе, но может кому-то будет интересен. Взят отсюда.

Если внимательно посмотреть на схему, то может возникнуть вопрос о подключении динамика. Ведь на схеме динамик — левитирует! Злые языки утверждают, что если приземлить открытый контакт динамика на коллектор транзистора, то ему может поплохеть из-за большой величины тока в обмотке во время открытия транзистора. Другие же твердят, что ничего страшного не произойдет. Третьи предлагают между коллектором и динамиком поставить конденсатор…

Тем не менее, если всё-таки взять небольшой динамик с сопротивлением обмотки 8 Ом и соединить его напрямую с коллектором транзистора, то при питании 5 В и уходе транзистора в насыщение получим ток 625 мА (если пренебречь потерями на переходе коллектор-эмиттер и считать динамик чисто активным сопротивлением), а рассеиваемую мощность — 3,12 Вт. Тут, как говорится, и транзистор погибнет и динамик может не пережить. Такое себе решение. Можно, конечно, попробовать динамик заменить на пьезоизлучатель, ведь он имеет куда большее сопротивление от сотен Ом до нескольких тысяч Ом.

С другой стороны, если посмотреть на плату компьютера (и не обращать внимание на шелкографию транзистора VT2), то можно предположить, что коллектор транзистора подключен к плюсу питания, база — к контакту «Audio» разъёма X5, а эмиттер — к единственной никуда не ведущей контактной площадке (динамику). А ведь это же эмиттерный повторитель! Соответственно, усилительный каскад будет повторять на выходе напряжение базы, усиливая только ток. На базу же сигнал поступает не напрямую с выхода микросхемы DD36, а через делитель напряжения R49, R50. Но всё-равно это решение мне кажется достаточно сомнительным при использовании с низкоомным динамиком.

Я же динамик к компьютеру вообще не подключал, так как не было необходимости. И даже транзистор не впаивал.

Печатная плата

Печатная плата имеет размеры 214 мм X 118 мм. Все используемые элементы — выводные. Что не удивительно, ведь устройство, по сути, является репликой компьютера из 1991 года.

Топология печатной платы приведена на рисунке :

Топология печатной платы компьютера "Ленинград-3.1" с исправленной шелкографией
Топология печатной платы компьютера «Ленинград-3.1» с исправлениями шелкографии

Как можно видеть, на плате указана ревизия 3.2. Она отличается только мелкими исправлениями шелкографии. При этом, часть надписей переместились на переходные отверстия. В общем, такие себе исправления.

Если ссылка выше не работает, то архив с разводкой печатной платы в формате Sprint-Layout и GERBER-файлы для заказа платы можно скачать здесь.

В моём же случае плата была ревизии 3.1:

Сейчас меня не удивить заводской печатной платой, да ещё и такого качества. А на тот момент, после всех своих самоделок, я был просто поражён. И маска, и шелкография, и качественная металлизация отверстий, и лужёные площадки… Просто загляденье!

Сборка компьютера

Все купленные компоненты были рассортированы по пакетикам с пластиковой застёжкой и подписаны. Схема распечатана на принтере и склеена в один лист. Ну и ко всему этому приложена печатная плата. Получился самый настоящий радиоконструктор!

Самым смешным эпизодом в поиске комплектующих для компьютера была покупка микросхем памяти К565РУ5. После того как я поинтересовался о микросхемах, продавец перезвонила «главному продавцу» и поинтересовалась есть ли такие микросхемы в наличии и где они лежат? На что получила ответ, что он сейчас будет и просьба, чтобы я никуда не уходил.

Через пару минут, немного навеселе, появляется и хозяин лавки. Он сходу сообщил, что ему было крайне интересно увидеть того человека, который интересуется РУ-шками. И сразу же решил подколоть меня фразой: ты там что, синклер собираешь? После утвердительного ответа и его искреннего удивления, последователи истории и воспоминания из 90-х. О далеких поездках за радиодеталями, количестве брака и многом другом. В итоге, человек и воспоминаниями поделился и микросхемы памяти продал.

Но это было лирическое отступление. А теперь время переходить к непосредственной сборке компьютера.

Тут дело нехитрое. Каждый компонент вставляется в положенное ему место на плате и припаивается. Кто-то предпочитает первым делом запаивать резисторы с конденсаторами, а лишь потом микросхемы. Мне же нравится просто идти от одного угла или стороны платы к другому, отклоняясь по необходимости и оставляя установку разъёмов и других габаритных элементов на самый конец.

Плата компьютера практически собрана. Осталось вставить в панельку центральный процессор, подключить это всё к ТВ-тюнеру и подать питание.

На тот момент, я смог найти только советскую КМОП-версию микропроцессора Z80 под названием КМ1582ВМ2-0100. Продавец уверял, что работать в спектруме будет чуть ли не лучше, чем обычный процессор.

У микропроцессора КМ1582ВМ2-0100 больше всего меня удивила хлипкость выводов. Они были из настолько тонкого и мягкого металла, что гнулись от одного взгляда. Никогда и нигде я больше такого корпусирования микросхем не встречал. И да, в панельку такой микропроцессор вставить не так то и просто по всё той же причине.

Но, дело сделано. Процессор вставлен. Сигнал «Видео» подключен к композитному входу ТВ-тюнера. Питание подано. И… и ничего. Никакого изображения на экране не появилось.

Оказалось, что на плате перепутаны местами сигналы «Video» и «Green» в разъёме X5. Так что если решите повторять конструкцию — учитывайте это!

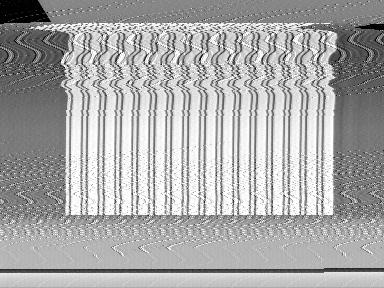

После правильного подключения, на экране (окно в правом нижнем углу монитора) таки появилось инвертированное нестабильное мерцающее изображение «матраца»:

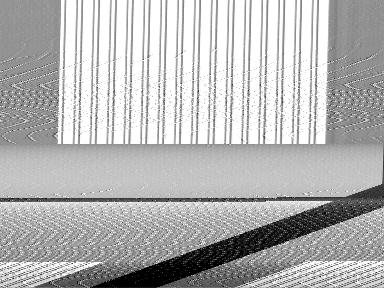

«Матрац» отображается на экране при отсутствии микросхем ПЗУ и состоит из вертикальных полос на бумаге (центральной области экрана, PAPER). А своё название получил из-за визуальной схожести с советским матрацем для кровати. Впрочем, такие матрацы до сих пор ещё можно обнаружить как в старых вагонах пассажирских поездов, так и на базах отдыха, застрявших в далёком прошлом.

Правильный «матрац» выглядит как повторяющаяся последовательность пикселей и имеет определённую структуру: 8 точек чёрного цвета, 2 точки белого, 3 точки синего, 2 точки белого и 1 точка синего. Цвет бордюра (область вокруг листа, BORDER) — чёрный.

Несмотря на инверсию цветов и нестабильную синхронизацию, большая часть компьютера выглядит исправной. Осталось дело за малым — запрограммировать микросхемы ПЗУ.

Изначально закрадывались дурные мысли попробовать собрать ручной программатор. Но я быстро понял, что несмотря на всю романтику этого процесса, я всё же не настолько самурай. И программировать ПЗУ-шки тумблерами, как делали это особо отчаянные люди в далёком прошлом, выставляя побитно значение адреса и данных для прошивки каждого байта, не стоит. Не потому, что я могу ошибиться и все нужно будет начинать с начала. А потому, что были планы собрать и другие компьютеры. Да и тумблеров у меня столько не было. И вообще на дворе XXI век и не стоит уж так радикально перегибать палку. Так что, отложив в сторонку плату компьютера «Ленинград-3.1», я занялся сборкой программатора «Willem 3.1», которому будет посвящена отдельная статья.

Так как компьютер из 1980-х, то для полной атмосферности был укомплектован и соответствующими микросхемами ПЗУ. Теми самыми, с ультрафиолетовым стиранием. В корпусе этих микросхем имеется окошко, закрытое кварцевым стеклом, через которое можно увидеть сам кристалл. А если туда ещё и посветить ультрафиолетом с нужной длиной волны, то микросхема очистится от записанных в неё данных. Не сразу, конечно, а через некоторое время. Именно поэтому, после записи микросхемы ПЗУ, окошко необходимо заклеить каким-либо непрозрачным материалом. Например, кусочком изоляционной ленты.

Купленные на радиорынке микросхемы ПЗУ 27128 оказались неисправными. Так что ни в компьютер, ни в контроллер дисковода BDI (Beta disk interface) их поставить не получилось. Но имелись в наличии две микросхемы 2764 от неисправного советского матричного принтера, которые и были использованы в компьютере «Ленинград-3.1» в качестве ПЗУ.

Стирание микросхем постоянной памяти осуществлялось советской ультрафиолетовой лампой для загара. Светит она очень мощно и греет не менее интенсивно. Всё дело в том, что в качестве балласта для лампы используются инфракрасные излучатели (как в обогревателе). Поэтому, микросхемы приходилось относить на достаточно большое расстояние от лампы. Несмотря на все эти сложности, очистка микросхем прошла успешно, как и последующая запись.

А пока собирался программатор, на радиорынке был найден ещё один микропроцессор. На этот раз обычный, произведенный по NMOS технологии ST Z8400AB1. Его то я и определил в компьютер. Тем более, что с КМ1582ВМ2-0100, если память не изменяет, наблюдалась довольно нестабильная работа, а любые колебания питающего напряжения мгновенно приводили к зависанию.

После замены процессора и установки зашитых микросхем ПЗУ, на экране появилось стандартное приветствие. Компьютер ожил! Но проблема с синхронизацией и цветами никуда не исчезла.

Модернизация формирователя синхроимпульсов

После успешного старта компьютера необходимо было разобраться со срывом синхронизации. Оказалось, что проблема старая и давно известная. И если советские телевизоры ещё как-то могли «переварить» подобный сигнал синхронизации, то вот ТВ-тюнерам или более-менее современным телевизорам от него становится совсем плохо. Кадры скачут как при просмотре киноплёнки с поврежденной перфорацией.

Устранение данной неисправности описано в брошюре «Ленинград-2. Устранение недостатков» на стр.3 и рис.2. и состоит в уменьшении длительности синхроимпульса с 9 мкс до 6 мкс.

Я перерисовал приведённую схему, выделив красным цветом то, что необходимо добавить, а чёрным — уже имеющиеся в компьютере элементы.

Схема модернизации формирователя синхроимпульсов в компьютере "Ленинград-3.1"
Схема уменьшения длительности синхроимпульсов до 6 мкс

В качестве инвертора была применена микросхема КР1533ЛН2, установленная на небольшой макетной плате. Доработка очень органично расположилась на свободном пространстве между микросхемами:

В результате доработки, изображение как на телевизоре, так и на ТВ-тюнере, стало стабильным. Рекомендую!

Восстановление правильных цветов

Помимо самой инверсии цветов, на выходах DD34 (К555КП14) был обнаружен инвертированный сигнал синхронизации с амплитудой 1,4 В.

Для того, чтобы разобраться в сложившейся ситуации, пришлось выпаять микросхемы DD34, DD44, DD45, DD46 и вместо них установить панельки.

При наблюдении осциллографом сигналов на отогнутых (когда соединение с контактом в панельке отсутствует) выходах микросхемы мультиплексора DD34 (К555КП14), ни какого сигнала синхронизации замечено не было:

Осциллограмма вывод 4 микросхемы DD34 компьютера "Ленинград-3.1"
Осциллограмма с вывода 4 микросхемы DD34

При этом, на соответствующих входах DD44 и DD45 сигнал синхронизации также не наблюдался. А присутствовало лишь постоянное напряжение в районе 1,4 В — 1,6 В, как и должно быть на «висящем в воздухе» входе микросхемы.

Но если выходы DD34 соединить со входами DD44 и DD45, то в местах соединения сразу же появляется инвертированный сигнал синхронизации небольшой амплитуды. Так откуда же он там берётся?

А весь секрет в том, что мультиплексор КП14 переключает выходы в третье состояние (Z-состояние, отключение от схемы). И если посмотреть схему, то управляет этим самым переключением инвертированный сигнал синхронизации, поступающий с выхода инвертора DD21.2 на вход мультиплексора OE (DD34, 15 ножка). То, что на инвертор приходит именно сигнал синхронизации, можно легко понять, так как к этому же входу подключается и катод диода VD1 в формирователе видеосигнала. А как известно, именно «просаживанием» на землю сигнал синхронизации и подмешивается к яркостной составляющей чёрно-белого изображения.

Таким образом, мультиплексор, переводя выходы в третье состояние, позволяет входам микросхем DD44 и DD45 подтянуть напряжение до тех самых 1,4 В — 1,6 В. Вот и все чудеса. В итоге, мы и получаем на выходах мультиплексора инвертированный сигнал синхронизации с амплитудой около 1,4 В.

А теперь вернёмся к инверсии цветов. Для того, чтобы исправить данное недоразумение, необходимо использовать мультиплексор с инверсными выходами (или же с инверсным сигналом управления). Как показывает справочник, этим мультиплексором может быть как КП11 так и КП16.

Мультиплексор КП11 является полным аналогом КП14, но с инверсным входом для управляющего сигнала. Таким образом, все выходные сигналы так же инвертируются. А вот у КП16, в отличии от КП11, еще и выходы переводятся не в третье состояние, а в состояние логического нуля. Именно этот мультиплексор я и выбрал, дабы больше не созерцать на его выходах непонятные сигналы и не тратить время на размышления откуда они там могли взяться.

Кстати, в схеме компьютера «Ленинград-2» указан именно КП16 (а в скобках КП14). Но в той же схеме имелся и переключатель (или перемычка), притягивающий входы DD44 к земле, позволяя инвертировать сигналы уже на выходе DD44. Но в схеме «Ленинград-3.1» эта часть куда-то пропала, а в качестве мультиплексора вместо КП16 указан КП14. Это явная ошибка, которую стоит учитывать!

Кроме замены микросхемы мультиплексора, была осуществлена и замена подстроечных резисторов на более вменяемые. Предыдущие совершенно не были предназначены для того, чтобы их вращали. А во время экспериментов и поиска неисправностей крутить их приходилось не один раз, от чего пластмассовый шлиц ротора практически сразу пришел в негодность.

Результат проделанной работы не может не радовать:

Для получения цветного изображения, компьютер подключался к телевизору через PAL-кодер.

А для возможности ввода символов, на макетной плате была спаяна миниатюрная клавиатура из тактовых кнопок:

Клавиатура из тактовых кнопок для отладки компьютера "Ленинград-3.1"
Небольшая клавиатура для отладки компьютера «Ленинград-3.1»

Таким образом, после доработки, цвета вроде бы восстановились. Но это только на первый взгляд. Да и изображение на экране оказалось каким-то тусклым.

Привязка к уровню чёрного

После замены микросхемы мультиплексора обнаружились новые проблемы. На этот раз с цветом BORDER’а. Он всегда чёрный, вне зависимости от выбранного значения. А вот отображаемый цвет PAPER’а начал зависеть от цвета BORDER’а.

Путем наблюдений выяснилось, что если какой-то компонент цвета в бордюре совпадает с тем же компонентом цвета у бумаги, то из цвета бумаги этот компонент вычитается. Немного непонятно, но сейчас поясню.

Рассмотрим это на следующих примерах:

  • BORDER = 1 (синий), PAPER = 3 (пурпурный). Отображаемый цвета PAPER’а будет 2 (красный). То есть из пурпурного (синий+красный) вычитается синяя составляющая;
  • BORDER = 3 (пурпурный), PAPER = 2 (красный). Отображаемый цвет PAPER’а будет 0 (чёрный), так как если из красного вычесть красную составляющую, то получится чёрный;
  • BORDER = 3 (пурпурный), PAPER = 4 (зелёный). Отображаемый цвет PAPER’а будет 4 (зелёный), так как зелёной составляющей в BORDER’е не содержалось.

А ещё установленный цвет бордюра постоянно присутствовал на выходах 2, 5, 7 регистра DD36 (ТМ9). При этом если «болтающийся в воздухе» управляющий вход /R (вывод 1) регистра DD36 подтянуть через резистор к земле, то последние две строчки бейсиковского редактора, как и положено, окрашиваются в цвет бордюра, а цвет листа начинает соответствовать установленному. Сам же бордюр по прежнему остается чёрным. При загрузке на нём очень редко проскакивают полоски, а на бумаге никаких «шлейфов» от процесса загрузки не наблюдается. Дивные вещи.

Изображение на экране телевизора при подтягивании резистором вывода /R регистра DD36 в компьютере "Ленинград-3.1"
Изображение с подтянутым к земле входом /R регистра DD36 (BORDER = 1, PAPER = 2)

Более наглядно сложившуюся проблему с изображением у компьютера «Ленинград-3.1» можно посмотреть на видео:

Теперь давайте разберёмся, что же такое привязка к уровню чёрного и зачем это надо? Небольшая цитата:

Немного про привязку к уровню черного (применимо к «Ленинграду» правильнее будет говорить «введение импульса гашения»). Этот страшный термин означает, что при обратном ходе луча сигналы на RGB-выходе компа должны показывать черный цвет, чтобы телевизор «запомнил» этот уровень и считал его уровнем черного цвета. В «Ленинграде» такого не было. Из-за этого на советских телевизорах в зависимости от цвета бордюра менялся цвет самого экрана, который внутри бордюра.

источник

О как! Так это же именно то, с чем я и столкнулся. Благо есть готовое решение для исправления данной ситуации (там же по ссылке выше), но оно для компьютера «Ленинград-1». А так как схемы компьютеров всё же отличаются, то просто так не задумываясь применить это решение в компьютере «Ленинград-3.1» не выйдет.

Поэтому мне пришлось перерисовать схему доработки под «Ленинград-3.1». Чёрным цветом, как и прежде, обозначена часть, которая уже имеется в компьютере (в том числе заменённый чуть ранее мультиплексор DD34 на КП16). А красным — изменения, которые необходимо внести добавить в компьютер.

Схема доработки "привязка к уровню чёрного" для компьютера "Ленинград-3.1"
Схема привязки к уровню чёрного в компьютере «Ленинград-3.1»

В оригинальной схеме доработки указан триггер КР1533ТМ2, но у меня в наличии был только К555ТМ2. В принципе, особой разницы нет, какую серию применить.

Как и в случае с модернизацией формирователя синхроимпульсов, дополнительная микросхема установлена на кусочке макетной платы. А сама доработка на этот раз расположилась на свободном участке уже в верхней части платы под системным разъёмом:

Плата компьютера "Ленинград-3.1" с доработкой привязка к уровню чёрного
Плата компьютера «Ленинград-3.1» с доработкой для привязки к уровню чёрного

В результате вышеописанных трудов, ширина управляющего импульса на 15 ножке мультиплексора DD34 значительно увеличилась:

Как следствие, у бордюра появился цвет. Правда появилась и новая проблема: не все цвета устанавливались. Пришлось снова смотреть регистр DD36 (ТМ9). И на его выходах не всегда наблюдалось то, что должно было быть. В качестве простого теста прицепил сверху на впаянную микросхему регистра еще одну такую же. И появились все цвета бордюра. Всё сразу стало понятно — микросхема неисправна.

После замены микросхемы DD36, компьютер «Ленинград-3.1» наконец-то заработал так как и положено.

Прошивки ПЗУ

К сожалению, дампы с прошивками ПЗУ я выложить здесь не могу, так как они защищены авторским правом и запрещены к свободному использованию в аппаратных клонах компьютера. Но их можно без труда найти в Интернете. В том числе и в комплекте с любым эмулятором ZX-Spectrum.

Стоит заметить, что есть и свободная реализация BASIC для ZX-Spectrum, выпущенная под лицензией GPLv2 — OpenSE Basic. К сожалению, я ей ни разу не пользовался. Поэтому и сказать ничего не могу. Но надо будет обязательно попробовать и узнать что оно такое.

Тест памяти

В процессе наладки компьютера может оказаться полезной отдельно прошитая ПЗУ с тестом памяти. Ну и не только памяти. По этой ссылке можно скачать архив, содержащий саму прошивку и описание работы теста. Не переживайте о размере дампа. В нём повторяется один и тот же тест через каждые 2кБ. Таким образом можно прошивать этот тест в ПЗУ любого размера, вплоть до 27512.

При исправной работе компьютера, на экран телевизора будет выведен вот такой результат:

Изображение на телевизоре после успешного теста памяти
Результат работы теста памяти

Не стоит пугаться выведенных ошибок. Так и должно быть. Ведь стандартное ПЗУ не установлено. Но переживать нужно, если тест не дошел до этого места и вывел другую информацию о неисправности.

Этот тест для компьютера ZX-Spectrum не единственный. Существуют и другие тесты как для 48k так и 128k машин. Более подробно о них можно почитать здесь.

Выводы

Несколько советов для тех, кто всё-таки решится повторить описанную в статье конструкцию компьютера «Ленинград-3.1».

Не стоит начинать собирать компьютер не имея тестера микросхем мелкой логики. Качество советских микросхем, доступных простым смертным даже в то время оставляло желать лучшего. А уж через много десятилетий и говорить нечего. В моём случае выявилась только одна неисправная микросхема 555ТМ9. Да-да, без буквы «К» и с ромбиком. На фото видно. Вот вам и военная приёмка. При сборке других компьютеров отсеялось куда больше неисправных микросхем, которые добавили бы уйму головной боли при запуске.

Для прошивки микросхем ПЗУ понадобится соответствующий программатор. А для стирания — бактерицидная УФ лампа (UVC). Но можно использовать и аналогичные микросхемы ППЗУ, основанные на технологии FLASH. Тем более, что их можно добыть из старых материнских платах от компьютеров. Тут уже решать каждому. Лично мне приятнее заглянуть в душу микросхемы ПЗУ через кварцевое окошко.

В компьютере однозначно необходимо использовать в качестве DD34 мультиплексор КР1533КП16 (или К555КП16).

При подключении к телевизору необходимо учесть, что на плате у разъёма «Видео» (X5) перепутаны местами сигналы «Video» и «Green».

После сборки нужно быть готовым делать и описанные в статье доработки по модернизации формирователя синхроимпульсов и привязке к уровню чёрного. Сомнительно, что без этих доработок компьютер можно будет использовать.

Не стоит забывать и про отмывку печатной платы после пайки. Это необходимо делать сразу после окончания сборки, перед первой подачей питания. Я же это сделал уже после всех пуско-наладочных работ, что не совсем хорошо.

Компьютер «Ленинград-3.1» так и остался в виде платы, так как к моменту окончательной его отладки, мной уже был собран более продвинутый ZX-Spectrum совместимый компьютер «ZXM-Phoenix». Но это уже совсем другая история.
